Крыша - верхняя часть здания, предназначенная для защиты здания от атмосферных явлений (дождя, снега, колебаний температуры, ветра), действия солнца. Она состоит из двух основных частей: несущей конструкции и кровли, лежащей на несущей конструкции.

По форме крыши разделяют на плоские и скатные. В строительстве жилых сельских зданий применяют в основном двускатные крыши, состоящие из двух плоскостей, несущей частью опирающихся на стены, находящиеся на одном уровне. Пространство под скатами образует чердак, который может быть теплым и жилым. В этом случае крыша называется мансардной.

Уклон крыши зависит, главным образом, от архитектурных соображений и материала кровли. Измеряется в градусах.

Уклоны крыш приведены ниже в таблице № 1.:

ТАБЛИЦА №10 - Технические характеристики кровель

Материал кровли Масса кв. м (без основания), кг Примерная долговечность, лет Уклон крыш, град.
Листовая черная сталь 3-5 20-25 16-30
Оцинкованная сталь 3,5-6 30-40 16-30
Рубероид 4-13 13-15 4-27
Черепица 40-50 60 и более 30-45
Асбестоцемент 14-20 40-50 27-50

Как видим, большими достоинствами обладает стальная кровля, черепица, но наиболее доступные и используемые крыши в виду их экономичности с асбестоцементной кровлей. В кровлях различают следующие элементы:

  • ребра - пересечения скатов, образующие наклонные линии;
  • конек - пересечение скатов, образующее верхнее горизонтальное ребро;
  • разжелобки - места пересечения двух скатов, образующих входящий угол;
  • карнизные свесы - края крыши, выступающие за плоскость наружных стен;
  • настенные желоба - устройства для приема стекающей со скатов воды и направления ее к водосточным трубам;
  • слуховые окна - проемы для освещения и вентиляции чердака и для выхода на крышу.

Несущая часть крыши:

Для несущей части крыши сельского дома чаще всего используют дерево в виде стропил. Последние бывают наслонные и висячие. Наслонные стропила опираются концами и средней частью на стены здания. (См. рис. 23).

Схема наслонных стропил

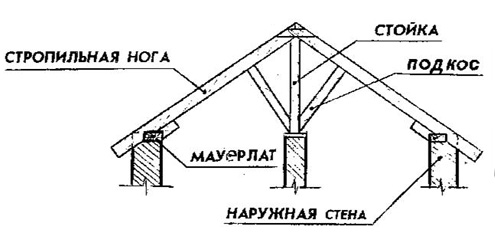

Рис. 23 - Схема наслонных стропил.

Висячие стропила концами опираются на стены здания (наружные) без промежуточных опор.

Каждая стропильная конструкция устанавливается вертикально на расстоянии 1 м и более друг от друга, а связывается между собой прогоном и обрешеткой. Наслонные стропила перекрывают пролет до 6,5 м. Если же имеется промежуточная опора, то перекрываемая ширина здания увеличивается до 10-12 м. Нижние концы стропильных ног опираются в деревянных рубленых домах на верхние венцы, в каменных - на опорные брусья (мауерлаты). Узел опирания показан на рис. 24.

Узел опирания стропильной ноги на стену

Рис. 24 - Узел опирания стропильной ноги на стену.

Элементы стропильной конструкции изготовляют из кругляка, брусьев.

ТАБЛИЦА №11 - Сечения стропильных ног

Наибольшая длина стропильной
ноги, м
Шаг стропил, см
110 140 175 213
Толщина стропильной ноги см из
брусков бревен брусков бревен брусков бревен брусков бревен
до 3 8Х10 10 8Х10 13 9Х10 15 9X16 16
до 3,6 8X13 13 8X16 16 8X18 18 9X18 18
до 4,3 8X16 16 8X18 18 9X18 18 10X20 20
до 5 8X18 18 8X20 20 10X20 20 - -
до 5,8 8X20 20 10X20 20 - - - -
до 6,5 10X20 20 12X22 24 - - - -

Для мауерлата используют бревно диаметром не менее 18 см. Все сопряжения элементов деревянных стропил выполняют в виде врубок, с использованием накладок, металлических скоб и гвоздей. Расстояние от стропильной ноги до дымового канала должно бьпь не менее 400 мм.

Висячие стропила устраивают для перекрывания больших пролетов, чем наслонные, поэтому они представляют меньший интерес для сельского жилого дома.

Для выполнения сопряжений в стропильной конструкции требуется высокая точность, иначе ослабляется вся конструкция, и для запаса прочности элементы делают чрезмерно массивными.

Зарубежной наукой и практикой показана целесообразность и экономическая эффективность для строительной конструкции применять доски. Например, сечением 6 х 24 см. Дощатые конструкции позволяют экономить до 50 % лесоматериалов.

Ниже приведено описание стропильной конструкции, используемой в чешской строительной практике. (См. рис. 25).

Общий вид экономичной дощатой стропильной конструкции

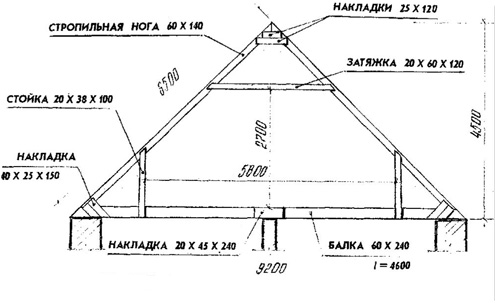

Рис. 25 - Общий вид экономичной дощатой стропильной конструкции.

Эта конструкция предназначена для дома с мансардой. Основным элементом являются доски толщиной 6 см и шириной 14 см и 24 см. Узлы соединяются с помощью накладок на гвоздях (вариант на болтах). Простота конструкции позволяет застройщику с невысокой квалификацией изготовить ее самостоятельно, а также смонтировать. Расход материалов на одну конструкцию следующий:

  • две балки 6 х 24 см длиной 460 см - 66,24 куб. дм;
  • два стропила 6x14 см длиной 620 см - 104,2 куб. дм;
  • две затяжки 3,8 х 12 см длиной 320 см с вкладышем - 31,4 куб. дм;
  • четыре стойки 3,8 х 10 см длиной 170 см с двумя вкладышами - 28,9 куб. дм;
  • четыре верхние накладки 2,5 х 12 см общей длиной 200 см - 6 куб. дм;
  • восемь накладок у балок перекрытия 2,5 х 15 см общей длиной 360 см - 13,5 куб. дм;
  • рейки 3,5 см длиной 90 см (42 шт.) - 56,7 куб. дм.

Итого стропила с обрешеткой - 306,94 куб. дм, или 0,307 куб. м. При использовании этой стропильной конструкции в чердачном помещении устраиваются жилые комнаты общей площадью около 44 кв. м.

Теплоизоляция крыши

В нежилом чердачном помещении утеплению подвергают чердачное перекрытие.

В жилом чердачном (мансардном) помещении требуется теплоизоляция всех поверхностей. Для этого используют большой ассортимент теплоизоляционных материалов плотностью 35-500 кг/куб. м. Они представляют собой плиты, камни, маты, изготовленные промышленностью. В отдельных случаях индивидуальный застройщик может сам изготовить теплоизоляционный, материал: опилкобетон или опилкоглинобетон.

Покажем вариант утепления мансарды на основе чешского опыта. (См. рис. 26).

Конструкция утепления мансарды из матов толщиной 8 см

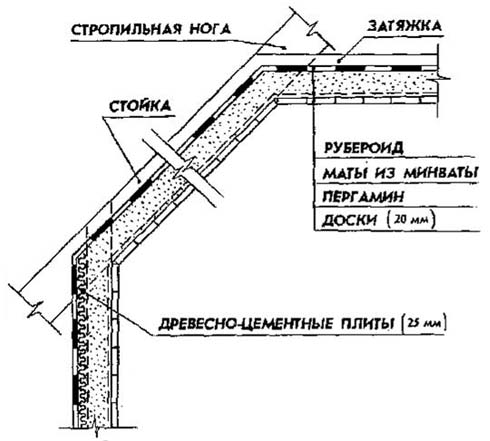

Рис. 26 - Конструкция утепления мансарды из матов толщиной 8 см.

К несущим элементам стропильной конструкции (стойке, стропильной ноге, затяжке) с внутренней стороны прибивается обшивка из досок 8x2 см. Доски со стороны помещения покрыты лаком или эмалью. На доски укладывают пароизоляцию (битумкартон) и теплоизоляцию из минеральной ваты, затем слой рубероида. Вес кв. м перекрытия 25 кг.

При использовании этого варианта в наших условиях необходимо толщину теплоизоляции увеличить до величины, указанной в табл. 6 раздела перекрытия и полы.

Торцовые стены данной мансарды выполняются в виде каркасно-обшивной перегородки по принципу, изложенному в разделе блоки для стен и перегородок. Утепление здесь такое же, как и для продольных поверхностей мансарды.

Кровля крыши

Опишем устройство наиболее доступной кровли из волнистых асбестоцементных листов по обрешетке.

Основным используемым материалом являются асбестоце-ментные листы волнистого профиля. Для жилых зданий используют асбестоцементные листы типа ВО (обыкновенного) профиля и типа СВ (среднего) профиля. Их основная характеристика в привиденной ниже таблице.

ТАБЛИЦА №12 - Основные характеристики асбесгоцементных листов

Показатель Величина для марки
ВО СВ
Длина мм, 1200 1750, 2000, 2500 ,
Ширина, мм 686 1130
Толщина, мм 5,5 5,8; 6
Высота волны, мм
перекрывающей 28 40
перекрываемой 28 32
Шаг волны, мм 115 150
Масса, кг 9,8 26,1; 31,4; 39,2

Очередность укладки листов асбошифера ВО на крышу

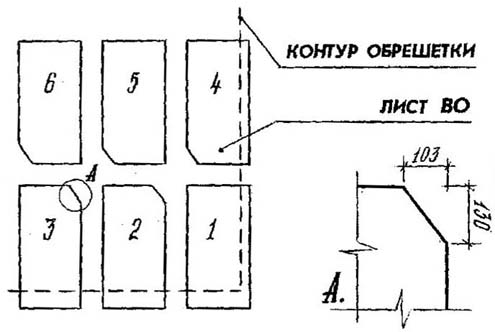

Рис. 27 - Очередность укладки листов асбошифера ВО на крышу.

Обрешетку выполняют из брусков сечением 50 х- 50 мм (60 х 60 мм) и досок сечением 50 х 120 мм. Их длина кратна расстоянию между осями стропил. Доски 120 х 50 мм прибивают с таким шагом, чтобы поперечные стыки листов опирались на них. Для листов ВО он равен 1050 мм. Расстояние между брусками обрешетки - около 530 мм.

Асбестоце-ментные листы должны укладываться внахлест: вышележащие на нижележащие на 140--150 мм, смежные (рядом лежащие) на одну волну.

Предварительно асбестоцементные листы отсортировывают, высверливают отверстия на 2 мм больше диаметра гвоздя или шурупа, в некоторых листах (см. рис. 27) обрезают углы (размер обрезки 100 х 120 мм). Первый лист, без обрезанного угла, укладывают вдоль ската, начиная от карниза. При этом обеспечивается свес листа на карнизе-100 мм, на фронтоне 70 мм. В просверленное отверстие (обязательно на гребне волны) вставляют гвоздь с резиновой шайбой и забивают молотком, не добивая до отказа на 2-3 мм. Таким же образом прибивают другие гвозди.

Последующий лист с обрезанным углом укладывают внахлестку на одну волну по горизонтали справа налево и прибивают. Ход прибивки (справа налево и наоборот) выбирают, исходя из направления господствующего ветра, чтобы он не задувал в шов.

Таким образом прибивается весь горизонтальный ряд. Затем прибивают следующий верхний ряд и т. д. вплоть до конька крыши. На коньке крыши прибивают коньковую деталь по схеме на рис. 28.

Покрытие конька (поперечное сечение)

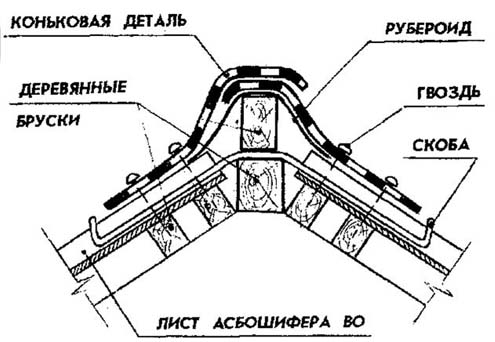

Рис. 28 - Покрытие конька (поперечное сечение).

При отсутствии коньковой детали конек можно покрыть полосой оцинкованной стали, изогнутой по профилю крыши.

Вокруг дымовой трубы устраивают воротник из асбестоце-ментных уголков или оцинкованной стали.
