Прежде чем говорить о типах стропильных систем, рассмотрим подробнее устройство крыши.

Деревянные конструкции стропильных систем

Основным материалом для изготовления стропильных конструкций в индивидуальном коттеджном строительстве по-прежнему остается дерево.

Прежде чем приступать к монтажу стропильной системы стоит изначально изготовить проект и отнестись к этому достаточно серьезно.

При разработке проекта коттеджа форме крыши следует уделить немалое внимание, в том числе ее внешней привлекательности, форма крыши напрямую зависит от конструкции стропильной системы - скелета кровли. А ваше спокойствие от грамотно выполненного монтажа стропильной системы, т.к. нарушение технологии в монтаже стропил может привести к обрушению кровли!

На стадии проектирования должны быть предусмотрены (а при эксплуатации строго соблюдаться) конструктивные и защитные мероприятия, продлевающие срок службы древесины. К конструктивным мероприятиям относятся: устройство прокладок из водоизоляционных материалов в местах соприкосновения дерева с кирпичом, предотвращение протечек кровли, создание и поддержание в сохранности влагоизоляционного (со стороны кровли) и пароизоляционного (со стороны эксплуатируемых помещений) слоев, а также оборудование вентилируемых зазоров, которые обеспечивают удаление паров влаги потоком поднимающегося по этим зазорам воздуха. К защитным мероприятиям относится обработка древесины антисептиками или огнебиозащитными препаратами.

Стропила являются основной несущей частью конструкции крыши, иными словами стропильная система - это скелет крыши, который берет на себя все несущие функции. Стропильная система призвана выдерживать не только вес кровли, но и давление снега и ветра.

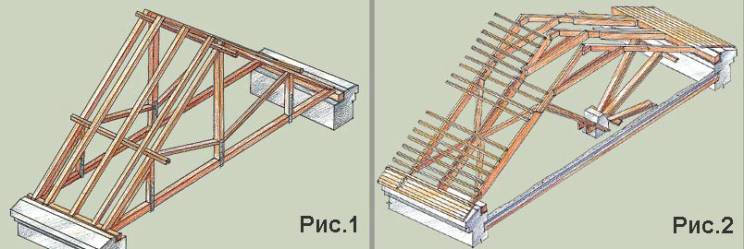

Стропила могут быть НАСЛОННЫМИ (рис.2) или ВИСЯЧИМИ (рис.1)

Наслонные стропила опираются одним концом на несущую стену через подстропильный брус (мауэрлат), а другим на прогон или стойку. В коньке их соединяют гвоздями внахлест или дощатыми накладками. Стойки устанавливают на несущие балки деревянного перекрытия последнего этажа. При железобетонном перекрытии их можно ставить в любом месте. Между мауэрлатом и кирпичной кладкой прокладывают два слоя гидростеклоизола или рубероида.

Крепление подстропильного бруса к стене осуществляется через антисептированные пробки, установленные в кирпичной кладке через полметра. При длине стропильных ног более четырех метров устраиваются подкосы. Общая устойчивость обеспечивается также установкой подкосов и диагональных связей. Если длина пролета превышает 6 метров, между стойками устраивается шпренгель – распорная конструкция из вертикальной стойки и подкосов. Кроме того, для предотвращения прогиба стропил любого типа в ряде случаев в них врубают горизонтальный ригель. При большой ширине дома и отсутствии промежуточных опор, а также в крышах мансардного типа применяют висячие стропила, стянутые специальным элементом – затяжкой. Если необходимо перекрыть большие пролеты, используют стропильные фермы, изготовление которых можно заказать на деревообрабатывающем предприятии.

Стропила обязательно скрепляют со стеной. В кирпичных домах на них надевают проволочный хомут, который привязывают к штырям, вбитым в стену. В домах с деревянными стенами стропила закрепляют скобами со вторым верхним венцом сруба. Это необходимо для того, чтобы предохранить крышу от разрушения при сильном ветре.

Приступая к монтажу стропильной системы, необходимо понимать, что от профессионализма плотников зависит не только вопрос когда вам придется столкнуться с ремонтом стропильной конструкции, но и надежность стропильной системы в целом, ведь если при монтаже стропил будут допущены конструктивные ошибки, это может закончиться как ремонтом стропильной системы так и обрушением крыши.

Вместе с тем не следует допускать и излишне сложных очертаний крыш, которые, не прибавляя красоты дому, усложняют конструктивное решение, делают дороже строительство, эксплуатацию и ремонт кровли. К тому же это может привести к образованию на крышах больших снеговых мешков и как следствие - протечек крыши.

Уклон крыш указывают в градусах по отношению к горизонтальной поверхности, например 15° или 45°. Минимальный пороговый угол скатных крыш 15°, уменьшать уклон скатной кровли не рекомендуется, т.к. это приведет к протечкам, талая вода, лед будут проникать между стыков кровельных листов.

При выборе формы крыши следует обратить особое внимание на возможность быстрого и полного стекания дождевой и талой воды.

Для уменьшения снеговых нагрузок (в Ленинградской области нормативная снеговая нагрузка составляет более 100 кг/м2) в районах с обильными снегопадами следует проектировать крыши с крутыми скатами, имеющими уклон более 30°. Как показала практика, наибольшее количество снега скапливается на заветренных скатах крыш, имеющих уклон 30° и ниже, так как с наветренного ската снег сдувается ветром, переносится через конек и отлагается на заветренном скате.

В том случае, если стропильные ноги в сечении имеют небольшую ширину и их планируют нагружать тяжелым кровельным материалом, в таком случае, стропила могут со временем провиснуть. Чтобы избежать этого, необходимо применять специальную решетку, состоящую из стойки, подкосов и ригеля.

Для изготовления стоек и подкосов используют доски шириной 150 мм и толщиной 25 - 40 мм.

Концы стропильных ног присоединяются к стенам здания с помощью шпилек. Это необходимо для того, чтобы предохранить крышу от разрушения при сильном ветре.

Висячие стропила обычно устраивают в зданиях с легкими стенами, а также в зданиях, где отсутствуют внутренние несущие стены. Висячие стропила не передают на стены горизонтальных нагрузок. Выбирая материал для изготовления стропил, необходимо учитывать архитектурно-конструктивные особенности конкретного проекта (длину стропильной ноги, вес кровли, вес осадков (снег, лед), ветровые нагрузки т. д.). Если вы хотите надежную кровлю, начинайте строительство (монтаж) кровли и стропильной системы с изготовления проекта.

В последнее время наметилась тенденция включать в стропильную систему металлические элементы.

Тип башмаков колонны:Типы угловых соединительных элементов Использование угловых крепежных элементов при установке балок

Однако следует помнить, что из-за большой разницы коэффициентов теплопроводности дерева и металла могут возникнуть серьезные проблемы. При суточном перепаде температур на металлической поверхности образуется конденсат, который может вызвать загнивание примыкающих деревянных элементов. Кроме того, высокая теплопроводность металлических частей снижает пожаробезопасность деревянной стропильной системы. Если все-таки применение металлических конструкций необходимо, их следует тщательно изолировать от соприкосновения с древесиной.

Российские нормы предусматривают свес крыши шириной не менее 50 см. Однако рекомендуется увеличивать свес до 60 см и даже до 100 см с тем, чтобы исключить попадание воды на отмостку при прямом дожде и снеге и на стены – при косом.

Схемы стропильных конструкций из дерева

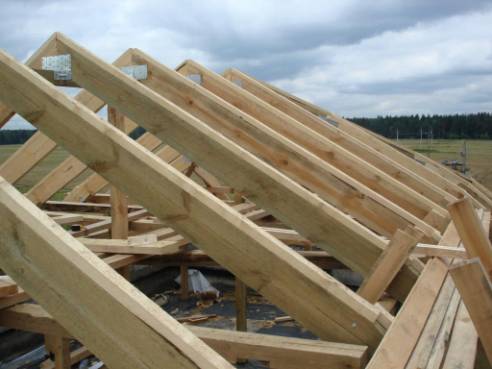

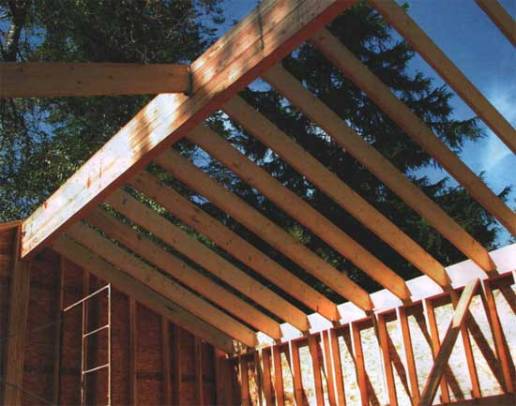

Выполненные конструкции:

В статье использованы материалы следующих сайтов:

http://spb-karkas.ru/stropila.html
http://prorab-m.narod.ru/simple32.html
http://stroigazeta.ru/krovlia/Krysha-doma-tvoego.html
http://www.sk-afina.ru/pages/krovel/krovel.aspx
http://www.spbrb.ru/articles_28_roof_stropila.htm

Стропильные системы и фермы из металла

Металлические и железобетонные стропильные конструкции применяются в основном при строительстве больших кирпичных домов с тяжелыми кровлями сложной конфигурации. Кроме этого металлические стропильные системы и фермы часто используются при реконструкции зданий и устройстве мансард. В загородном строительстве используют металлические стропильные системы, изготовленные из специальных облегченных оцинкованных профилей.

При конструировании и монтаже утепленных кровель с металлической стропильной системой важно предусматривать надежную теплоизоляцию всех узлов и тщательно устранять все «мостики холода».

Изнутри металлические конструкции защищают противопожарными красками и (или) конструкциями из негорючих материалов.

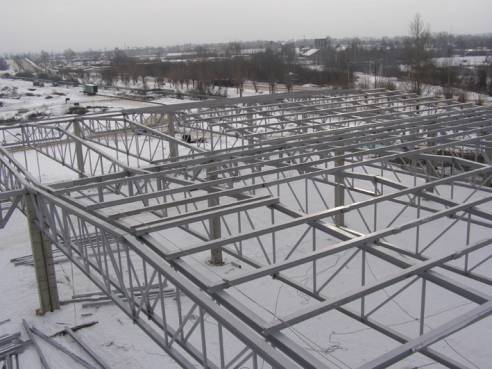

Примеры стропильных конструкций и ферм из металла:


Технология ЛСТК, каркасный дом, каркасная технологияТехнология ЛСТК, каркасная технология

Использование материалов: http://www.krovcity.ru/2008-08-27-13-24-36/2008-09-12-12-27-43.html

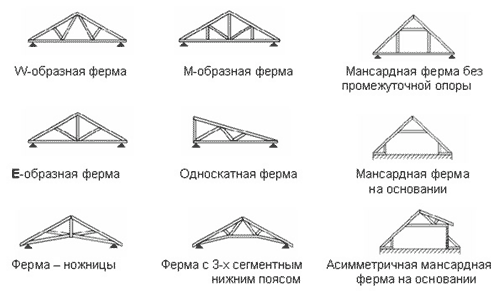

Варианты стропильных конструкций для гражданского строительства:


Варианты стропильных конструкций для гражданского строительства

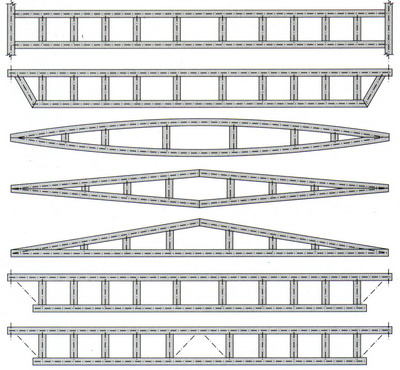

Варианты стропильных конструкций для промышленного строительства:


Варианты стропильных конструкций для промышленного строительства
