Общие положения

Металлочерепица - это профилированный лист из оцинкованной стали с двусторонним покрытием.

Существующий сегодня ассортимент металлочерепицы позволяет выбрать кровельный материал, подходящий по цветовой гамме, с учетом климата региона и условий эксплуатации.

Помимо, собственно, металлочерепицы следует сразу выбирать и необходимое количество комплектующих: карнизные планки, примыкания, коньковые и ветровые планки. Все это важные элементы будущей кровли, придающие ей законченный вид. Идеальный вариант, - когда комплектующие фирменные, и изготовлены той же фабрикой, что и листы металлочерепицы.

  • Металлочерепица - выпускаемые цветапривлекательный внешний вид (имитирует натуральную черепицу)
  • большой выбор цветов металлочерепицы
  • простота монтажа (по сравнению с фальцевой кровлей)
  • механическую прочность материала
  • малый вес (от 4-6 кг/м2)
  • экономия материала для обрешетки
  • высокая производительность при укладке
  • возможность работы с материалом при отрицательной температуре (зависит от используемого покрытия)

Структура стального листа с полимерным покрытием

Металлочерепица - структура листа

  1. Лист стальной
  2. Цинковое покрытие
  3. Покрытие антикоррозийное
  4. Грунтовка
  5. Полимерное покрытие (полиэстер, пластизоль и др.)
  6. Защитный лак

На заводах - изготовителях металла (RUUKKI (Rautaruukki), SSAB, ThyssenKrupp, Arcelor-Mittal, Corus и др.) сталь проходит сложный технологический процесс: стальной оцинкованный лист покрывается фосфатным антикоррозионным слоем, затем наносится грунтовка, тыльная сторона листов покрывается защитным лаком, а наружная - защитным полимерным покрытием.

Виды полимерных покрытий:

  • Полиестр (РЕ) (толщина 25 микрон, имеет глянцевую поверхность)
  • Полиестр матовый (РЕ МА) (полиестр с металлическими добавками толщина 35 микрон, имеет матовую поверхность)
  • Пурал (Pural - RUUKKI, Granit HDX, Prisma,Armacor - Corus, покрытие на полиуретановой основе, толщина 50 микрон, имеет гладкую поверхность), температура эксплуатации от -60 до +100
  • Пластизоль (PVC200 - RUUKKI, SCE500(180) - SSAB, HPS200 - Corus, толщина 180-500 микрон, имеет тисненную или гладкую структуру, зависит от производителя металла)
  • Поливинилфторид (PVDF, покрытие толщиной 27 мкм, состоящее из поливинилфторида (80%) и акрила (20%), имеет гладкую поверхность)

Затем сталь поступает на заводы-профилировщики (Rannila, Mera System, Grandline, Lindab, Planja и др.), где и приобретает нужный профиль (металлочерепица Монтерей или Каскад, профнастил). Импортный профилированный металл (металлочерепица) продается мерными листами (обычно 1, 3, 6, 10 модулей).

Основные виды профилей металлочерепицы

Металлочерепица МОНТЕРРЕЙ

металлочерепица Супермонтеррей
металлочерепица Супермонтерей

  1. Габаритная ширина листа металлочерепицы 1180 мм
  2. Полезная ширина листа 1100 мм
  3. Высота профиля 39 мм
  4. Шаг волны 350 мм

Металлочерепица СУПЕРМОНТЕРРЕЙ

металлочерепица Супермонтеррей
металлочерепица Супермонтерей

  1. Габаритная ширина листа металлочерепицы 1180 мм
  2. Полезная ширина листа 1100 мм
  3. Высота профиля 46 мм
  4. Шаг волны 350 мм

Металлочерепица МАКСИ

металлочерепица Макси
металлочерепица Макси

  1. Габаритная ширина листа металлочерепицы 1180 мм
  2. Полезная ширина листа 1100 мм
  3. Высота профиля 46 мм
  4. Шаг волны 400 мм

Металлочерепица RUUKKI Cascade

металлочерепица Раннила Каскад
металлочерепица Раннила Каскад

  1. Габаритная ширина листа металлочерепицы: 1180 мм
  2. Полезная ширина листа: 1050 мм
  3. Высота профиля 45 мм
  4. Шаг волны 350 мм

Металлочерепица RUUKKI Elite

металлочерепица Раннила Элит
металлочерепица Раннила Элит

  1. Габаритная ширина листа металлочерепицы:
  2. Полезная ширина листа 1025 мм
  3. Шаг волны 400 мм
  4. Высота профиля: 63 мм

Технология монтажа металлочерепицы

Монтаж металлочерепицы необходимо начинать с тщательного обмера крыши. Основными размерами являются расстояние от конька до карниза и длина конька.
Исходя из этих размеров и рабочей ширины листа металлочерепицы, подсчитывается количество нужных листов. Если длина скатов более 7 метров необходимо разбить листы на 2 и более.

Для защиты внутренних элементов стен и крыши от атмосферной влаги и конденсата перед монтажом металлочерепицы необходимо уложить гидроизоляционную пленку. Далее по стропилам на гидроизоляционную пленку прибивают бруски контробрешетки, а к ним крепятся доски обрешетки с шагом, соответствующим профилю металлочерепицы.

Монтаж металлочерепицы начинается с нижнего угла крыши. При монтаже листов металлочерепицы капиллярная канавка предыдущего листа должна накрываться последующим листом. Листы металлочерепицы крепятся кровельными саморезами в нижний прогиб волны.

После монтажа металлочерепицы необходимо удалить с поверхности мусор и стружку, царапины подкрасить.

Листы металлочерепицы поставляются по предварительно заявленным размерам, которые устанавливаются в результате тщательных обмеров скатов крыши. Определяющее значение имеет основной размер — от карниза до конька. При обмерах необходимо учитывать, что у нижнего листа металлочерепицы должен быть свес около 40 мм.

Учитывая полезную ширину листов металлочерепицы, можно подсчитать их количество. При длине скатов более 7,0 м при монтаже металлочерепицы листы желательно разбивать на два либо более кусков.

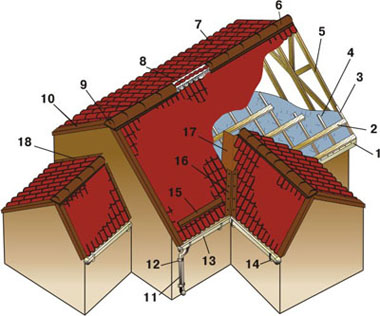

Конструкция металлочерепичной кровли

Монтаж металлочерепицы1

  1. Карнизная планка
  2. Доска обрешетки (можно профильную)
  3. Спадающий брус контробрешетки
  4. Гидроизоляционная пленка
  5. Стропильная нога
  6. Конек
  7. Листы металлочерепицы
  8. Уплотнитель конька
  9. Заглушка конька
  10. Ветровая планка
  11. Водосливная труба
  12. Держатель трубы
  13. Водосливной желоб
  14. Держатель желоба
  15. Снеговой барьер
  16. Ендова верхняя
  17. Ендова нижняя
  18. Пристенный профиль

Ровная ли крыша?

Перед началом монтажа металлочерепицы необходимо проверить геометрические размеры кровли. Диагонали прямоугольных скатов должны быть одинаковой величины. При небольшой разнице в размерах дефекты можно поправить при помощи отдельных элементов.
Минимально допустимый угол при устройстве кровель из металлочерепицы 14°. Если угол наклона ската менее 14°, то при монтаже металлочерепицы нахлест делают на 2 волны.
Монтаж металлочерепицы

Паро- и гидроизоляция

Осуществляя монтаж металлочерепицы, надо учитывать, что на холодной нижней поверхности металлочерепицы происходит конденсация влаги, содержащейся в теплом воздухе, поднимающемся внутри помещений. Это приводит к образованию плесени, увлажнению стропил и обрешетки, промерзанию крыши и прочей внутренней отделки. Для борьбы с подобными явлениями необходимо:

  • осуществить теплоизоляцию внутренних помещений от крыши
  • защитить теплоизоляцию от влаги внутри дома пароизоляционной пленкой
  • защитить теплоизоляцию снаружи гидроизоляционной паропропускающей пленкой
  • обеспечить хорошую вентиляцию

Монтаж металлочерепицы

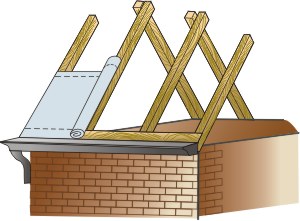

Полотнища пароизоляционной пленки кладут под теплоизоляционный материал и герметично соединяют внахлест с проклейкой стыков клейкой лентой. Для дополнительной защиты теплоизоляции от внешней влаги на стропила укладывается паропропускающий гидроизоляционный материал.

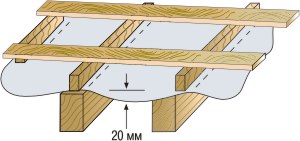

Слой гидроизоляционной пленки развертывают горизонтально от карниза к коньку с нахлестом 150 мм и провисом пленки между стропилами около 20 мм.
Монтаж металлочерепицы
Организация подкровельной вентиляции — это основное условие для обеспечения надежности кровли и основания под кровлю. Варианты выполнения вентиляции зависят от конструктивного исполнения крыши.
Для вентиляции необходимо обеспечить возможность беспрепятственного прохода воздушного потока от карниза до конька. Вентиляция осуществляется через:

  • щель между карнизной планкой и металлочерепицей
  • специально оставляемые воздушные зазоры в подщивке свеса крыши
  • вентиляционный зазор между гидроизоляционной пленкой и коньком
  • перфорации в уплотнителе конька.

Обрешетка и монтаж металлочерепицы

Монтаж металлочерепицы

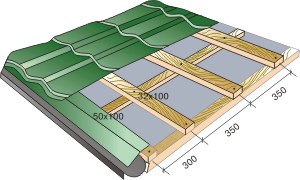

По стропилам на уложенный гидроизоляционный материал прибиваются спадающие бруски 30х50 мм, а к ним антисептированные доски обрешетки 32х100 мм с шагом между ними 350 мм, соответствующим шагу металлочерепицы (350 мм для профиля типа «Монтеррей» или «Джокер»). Нижняя доска обрешетки должна быть толще примерно на 18 мм, а расстояние между началом первой и серединой второй доски обрешетки должно составлять 300 мм. Если расстояние между стропилами больше 1000 мм, доски обрешетки необходимо брать толще.
Монтаж металлочерепицы
Чтобы коньковая планка была хорошо закреплена, под нее по обе стороны прибивают по две дополнительные доски.

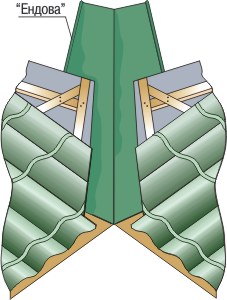

Перед монтажом металлочерепицы по карнизу крыши прибивается карнизная планка. В соответствующих местах устанавливаются ендовы.
Металлочерепица крепится к доскам обрешетки саморезами длиной 30-40 мм, для вкручивания которых нужно иметь дрель с реверсом, коловорот или другой аналогичный инструмент, а также торцовую головку 8 мм.

Монтаж металлочерепицы начинается с нижнего угла крыши: укладываются два листа, закрепляются между собой саморезами, получившийся ровный нижний край выравнивается строго по карнизу с вылетом около 40 мм, после чего листы окончательно закрепляются. Как вариант, рекомендуется следующий метод крепления: крепите листы саморезами в шахматном порядке через волну. Стык верхнего и нижнего листов фиксируется саморезами через волну. Саморезы крепятся в нижний прогиб волны. Количество саморезов 6 — 8 шт. на квадратный метр.
Монтаж металлочерепицы

Боковое перекрытие

Монтаж металлочерепицы

При монтаже металлочерепицы перекрытие обычно производится на вершине профиля. Точка крепления самореза немного сдвинута от центра канавки в сторону перекрытия, что способствует увеличению давления верхнего листа на нижний.

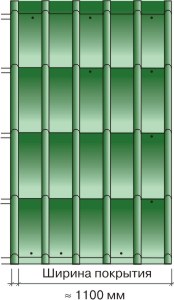

Количество винтов на покрываемую ширину поверхности
= у конька, 1 винт в каждую вторую канавку
= 2-я, 4-я и т. д. обрешетины, 1 винт/лист
= 1-я, 3-я и т. д. обрешетины, 2 винта/лист
= у карниза и на перекрытиях, 1 винт в каждую канавку профиля.

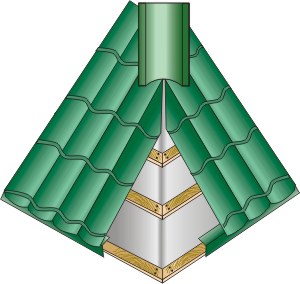

После установки листов между коньком и металлочерепицей ставится уплотнитель, затем конек крепится саморезами 4,8х80-90 через волну. Торцы металлочерепичного конька закрываются заглушками на саморезах. В местах установки ендов устанавливаются нижняя и верхняя ендовы. На торцах крыши — ветровые планки, которые крепятся саморезами.
Монтаж металлочерепицы
Если по торцу крыши срез металлочерепицы пришелся на нижний изгиб волны профиля, то край листа необходимо отогнуть примерно на 30 мм для предотвращения попадания воды и снега. Во избежание скатывания снега над входом в здание на расстоянии около 650 мм от карниза коньковыми саморезами крепится снеговой барьер.
Монтаж металлочерепицыМонтаж металлочерепицы

Резка профиля

Профили можно резать: электрическими высечными ножницами, электролобзиком, дисковой пилой с твердосплавными зубьями, ножницами ручными для металла, ножовкой с мелкими зубьями. Запрещена резка абразивным кругом, так как горячие стружки, попадающие на покрытие, прожигают его и это приводит к ускоренной коррозии.

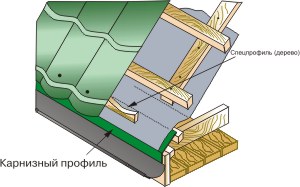

Оформление карниза

Карнизный профиль крепится по нижней грани ската до укладки листов металлочерепицы. Карниз крепят к обрешетке оцинкованными гвоздями с шагом 300 мм. В случае, если предусматривается организованный водосток с кровли, необходимо предварительно установить держатели желоба.
Монтаж металлочерепицы

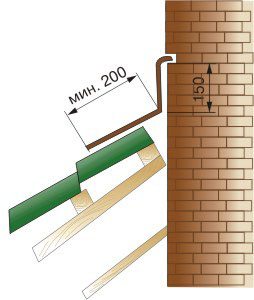

Пристенный профиль

В местах примыкания кровли к стене устанавливается пристенный профиль. Он крепится к металлочерепице саморезами, а к стене дюбелями.
Монтаж металлочерепицы

Как ходить по крыше из металлочерепицы

Ходите только по смонтированным листам. Ноги ставьте в «канавки» или туда, где листы поддерживаются рейками.

Листы должны быть свободными от всех отходов обработки

При монтаже металлочерепицы необходимо очищать листы от отходов производства.
Новая кровля после окончания монтажа металлочерепицы должна быть тщательно осмотрена, на ней не должно остаться никаких посторонних предметов, а также металлической стружки или стальных обрезков, которые становятся причиной коррозии.
